Calculs et conseils pour réaliser le cintrage de vos menuiseries PVC
L’ entreprise Cintratlantic vous propose un guide de conseil et de calcul pour préparer la fabrication de vos menuiseries cintrées.
Les différents calculs :
Pour l’anse de panier ou elipse
Pour le plein cintre surbaissé
Dans le cas d’un arc de cercle composé d’un rayon unique, mesurez la corde (la distance entre les 2 extrémités de l’arc) et la flèche (la distance entre la perpendiculaire au milieu de la corde et le sommet de l’arc). Puis appliquez le théorème de Pythagore qui permet alors de calculer le rayon : R = F/2 + C²/8F
- R = le rayon du cercle de centre O (l’hypothénuse)
- C/2 = la moitié de la corde
- R-F = la différence entre le rayon et la flèche
Le cintre surbaissé :
Le plein cintre :
ATTENTION en cas de Plein cintre et de surbaissé avec ouvrant il faut que :
- Pour 1 ventail : la Hauteur > 1.4 x Largeur
- Pour 2 ventaux : la Hauteur > 1.2 x Largeur

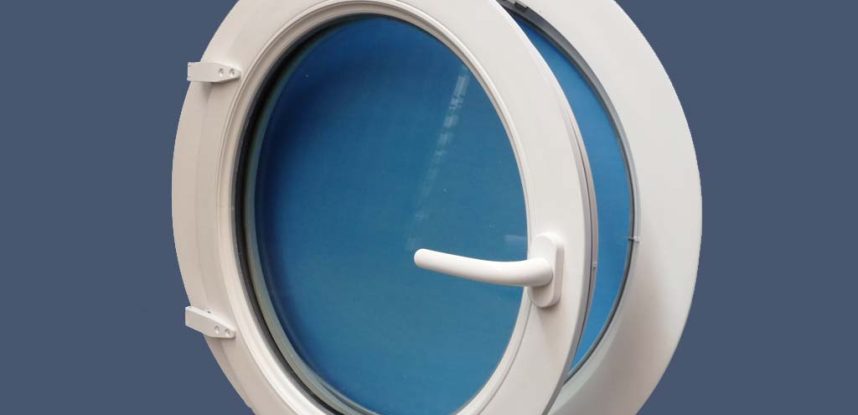

Le châssis rond :
Définition : Longueur = Hauteur
Le châssis Rond peut être décliné en différentes variantes :
ATTENTION aux pommelles à déportation !
ATTENTION aux pommelles à déportation !
FACTEUR LIMITANTS :
- Le poids du vitrage
- La taille du vitrage
La réalisation d’un gabarit :
Dans la majorité des cas, lorsque la maçonnerie a été réalisée dans les règles de l’art, il n’est pas nécessaire d’avoir recours à un gabarit lorsqu’il s’agit d’une forme courante comme un arc surbaissé, un plein-cintre, un rond.
En cas de maçonnerie irrégulière ou de formes complexes comme une anse de panier, un ovale, une ogive, la réalisation d’un gabarit s’avérera fort utile pour notre équipe de cintreur afin de proposer une menuiserie cintrée parfaitement dimensionnée.
Pour cela, nous vous conseillons d’utiliser un bois contreplaqué ou un carton très rigide.
- Plaquez le support contre l’ouverture à réaliser,
- A l’aide d’un crayon tracez la forme de l’ouverture,
- Notez le type de vue relevée (intérieur ou extérieur),
- N’oubliez pas de tracer le trait de niveau au bas du gabarit,
- Notez les côtes du tableau ainsi que leur nature (tableau, fabrication, largeur, hauteur…),
- Le nom de votre société et/ou la référence du chantier.
